Wärmemanagement in der Elektronik: Warum die richtige PCB-Auslegung entscheidend ist

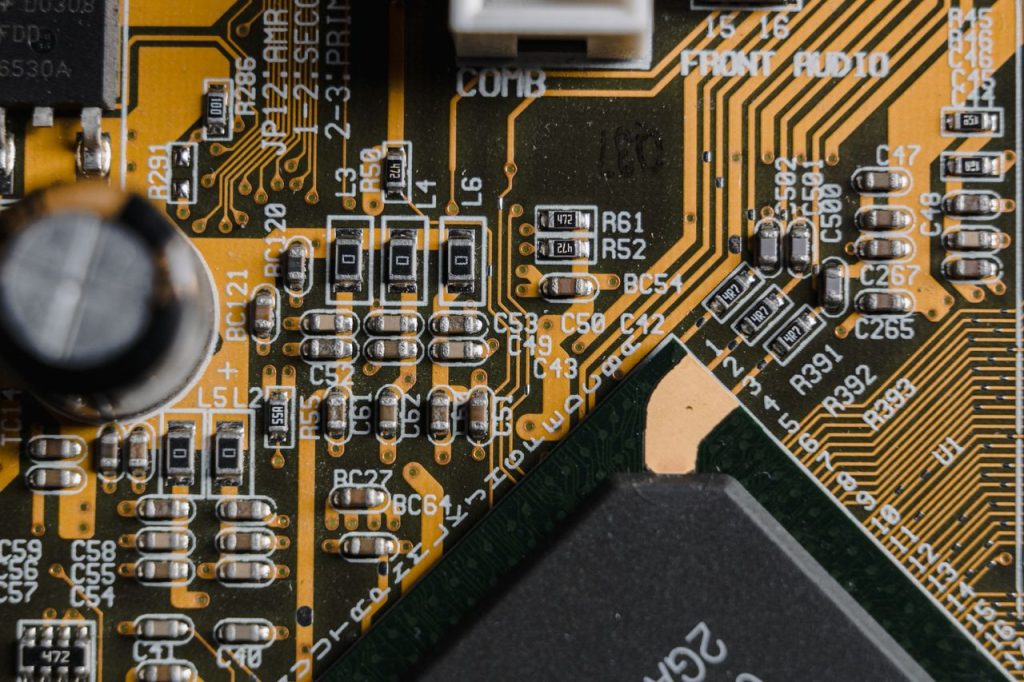

Lötprozess auf Leiterplatte in Nahaufnahme

Warum Wärmemanagement über den Erfolg Ihrer Elektronik entscheidet

Überhitzung ist der Feind jeder elektronischen Baugruppe. Steigende Leistungsdichte, kompaktere Bauräume und höhere Taktfrequenzen machen das thermische Design zu einem der kritischsten Aspekte der Elektronikentwicklung. Eine Leiterplatte, die Wärme effizient ableitet, verlängert die Lebensdauer Ihrer Komponenten und verhindert kostspielige Feldausfälle.

Intelligent Components liefert Leiterplatten mit integriertem Wärmemanagement — von Kupfer-Inlays über thermische Vias bis hin zu Metallkern-PCBs — direkt aus der Fertigung in China.

Die Physik dahinter: Warum Wärme Bauteile zerstört

Jedes elektronische Bauteil erzeugt Verlustwärme. Wird diese nicht abgeführt, steigt die Sperrschichttemperatur (Junction Temperature) — mit gravierenden Folgen:

  • Beschleunigte Alterung: Pro 10 °C Temperaturerhöhung halbiert sich die Lebensdauer vieler Halbleiter (Arrhenius-Regel).
  • Parameterdrift: Widerstände, Kapazitäten und Schwellspannungen verschieben sich mit der Temperatur.
  • Lötstellenermüdung: Thermische Zyklen verursachen Scherspannungen in den Lötverbindungen — besonders kritisch bei BGA-Bauteilen.
  • Totalausfall: Bei Überschreitung der maximalen Betriebstemperatur droht sofortiger Bauteilausfall.

Thermische Designstrategien auf PCB-Ebene

1. Thermische Vias

Kupfergefüllte Durchkontaktierungen unter Wärmequellen leiten die Hitze vertikal durch die Leiterplatte auf großflächige Kupfer-Planes oder die Unterseite, wo ein Kühlkörper montiert werden kann.

  • Best Practice: Via-Array direkt unter dem Thermal Pad des Bauteils, Abstand 1–1,2 mm, Durchmesser 0,3 mm, kupfergefüllt und planarisiert für Lötbarkeit.

2. Kupfer-Planes als Wärmespreizer

Großflächige Kupfer-Innenlayer (Ground- oder Power-Planes) verteilen die Wärme lateral über eine große Fläche. Die thermische Leitfähigkeit von Kupfer (385 W/m·K) ist rund 1.000-mal höher als die von FR4 (0,3 W/m·K).

3. Erhöhte Kupferdicke

Standard-PCBs verwenden 35 µm (1 oz) Kupfer. Für leistungselektronische Anwendungen bieten wir Kupferdicken von 70 µm (2 oz) bis 400 µm (12 oz) — ideal für Motorsteuerungen, Wechselrichter und Stromversorgungen.

4. Metallkern-Leiterplatten (MCPCB)

Für LED-Beleuchtung, Leistungselektronik und Automotive-Anwendungen bieten Metallkern-PCBs eine überlegene Wärmeableitung:

  • Aluminium-Kern: Kosteneffizient, thermische Leitfähigkeit 1–2 W/m·K (Dielektrikum), ideal für LED-Module.
  • Kupfer-Kern: Höchste Wärmeleitfähigkeit, für extreme thermische Anforderungen.

5. Wärmeleitpads und thermische Interfaces

Korrekt dimensionierte Thermal Pads auf der Leiterplatte stellen sicher, dass die Wärme vom Bauteilgehäuse effizient auf die PCB und von dort auf den Kühlkörper übertragen wird.

Praxisbeispiel: LED-Treiber für Industriebeleuchtung

Ein Kunde aus der Beleuchtungsbranche benötigte einen kompakten LED-Treiber mit 150 W Leistung auf nur 60 × 40 mm Fläche. Unsere Lösung: eine Aluminium-MCPCB mit 2 oz Kupfer, thermischen Vias unter den MOSFETs und optimiertem Lagenaufbau. Ergebnis: Die Sperrschichttemperatur der Leistungshalbleiter blieb unter 95 °C — mit 30 °C Sicherheitsmarge zum Derating.

Wärmemanagement von Anfang an mitdenken

Ein nachträgliches thermisches Redesign kostet Zeit und Geld. Intelligent Components unterstützt Sie bereits in der Designphase mit Stackup-Empfehlungen, Materialauswahl und Via-Strategien für optimale Wärmeableitung. Senden Sie uns Ihr Design — wir prüfen das thermische Konzept kostenfrei.
